聚丙烯纤维在砂浆里的的掺量是多少量合适?

聚丙烯纤维的原料是纯聚丙烯,加以特殊的添加剂,对酸碱盐等均有抵御能力,聚丙烯纤维在制造过程中,经过特殊静电及抗紫外线处理,使纤维在混凝土砂浆中不结团且均匀分布,并具有抗紫外线老化的特征,以保 证在混凝土,保温砂浆中能长期发挥功效。聚丙烯纤维化学性质的异常稳定,不吸收其它物质与其发生化学反应。聚丙烯纤维以改变混凝土,砂浆的物理性质为主,对水泥粗细基料及其它外加剂具有良好相容性。

当水泥基料中掺入聚丙烯纤维,会提高抗裂能力1.2倍以上。在配比合理,施工规范情况下,可完全防止裂缝的出现。掺入混凝土或砂浆中,能极有效地控制混凝土或砂浆因塑性收缩干裂或温度等变化所引起的裂缝,防止并抑制裂缝的发展,从而改善混凝土的抗渗,抗裂性能。加入聚丙烯纤维,还可以大幅度提高混凝土或砂浆的抗裂和抗冲击能力,抗磨损,抗冻融,减少塑性沉降和龟裂。

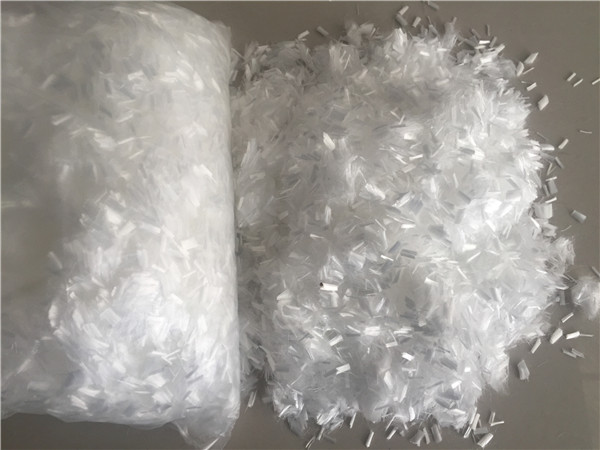

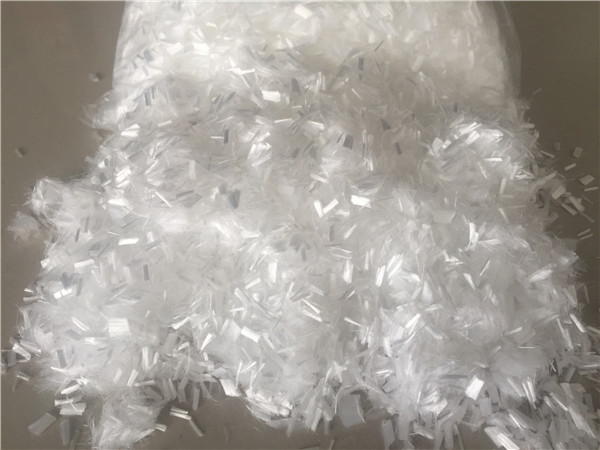

混泥土用聚丙烯纤维批发HT-01的使用说明,规格及用途

1、2---3mm长纤维

2-3mm长纤维可用于干混砂浆,腻子,抹灰中,起良好的抗裂作用。

2、6---12mm长纤维

6-12mm长纤维,一般用于抹面,面层,找平层,打底的混凝土或保温砂浆等。

3、9mm长纤维

19mm长纤维,一般是用于各种混凝土,其搅拌,运输,浇注,养护等工序与不掺纤维的混凝土相同。

混泥土用聚丙烯纤维HT-01的用量

1、抗裂腻子

采用2-3mm长纤维,每吨抗裂腻子,添加量聚丙烯纤维0.5-1.0kg。根据实际要求可适量使用较长长度或稍加大纤维用量。

2、底途砂浆（骨料较大颗粒在1mm以下）

采用6-12mm长纤维,原则上每公斤水泥配3g纤维。一般先干拌后再加水,当每立方米砂浆水泥含量在400kg以下时,其较低用量是每立方配1.2kg纤维；当水泥含量在400kg以上时,按照每增加一公斤水泥,增加3g纤维的要求提高纤维用量。

3、)一般结构用混凝土构件,制成品及地面板：

聚丙烯纤维厂家采用19mm长纤维,每立方的混凝土水泥含量在350kg时,其较低用量是每立方米配0.9kg纤维；当每立方的混凝土水泥含量在350kg以上时,按照每增加一公斤水泥,增加2g纤维的要求提高纤维用量。
